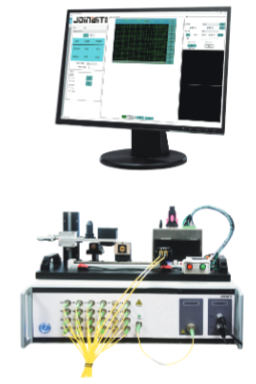

JW18001 MT-FA测试仪

重量：0.000KG

数量：

立即购买

加入购物车

产品信息

产品简介

MT-FA自动测试系统（插损/回损/极性一体检测）

JW18001-FA是一款专用于MT-FA类器件插损、回损、极性为一体的自动化测试系统，是一款集光束背向反射检测技术、图像识别技术、运动控制技术融合而成的光学精密检测仪器；可实现400G/800G/1.6T等光模块组件、光引擎器件自动化检测；

支持各类MT-MT、MT-FA、MT-Jumper等器件

产品特点

·插损、回损、极性自一体检测；

·支持MT-2FA(8芯或16芯)，MT-3FA, 2MT-3FA等各类器件支持红光自动切换；

·电动平移台设计，员工只需上料和下料操作；

·专用夹具和自动测试，保障准确度和重复性；

技术指标

光功率计部分	标准2.0光功率计探头	积分球
波长范围	850~1700nm	850~1700nm
光功率计测试范围	+5dBm~-75dBm~	+10dBm~-55dBm
线性度	±0.04dB（+5~-55dBm） ±0.08dB（-55~-65dBm） ±0.2dB（-65~-75dBm）	±0.04dB（+10~-35dBm） ±0.08dB（-35~-45dBm） ±0.2dB（-45~-55dBm）
适用光纤类型	标准单模光纤及多模光纤	标准单模光纤及多模光纤
总不确定度	±3%	±3%

插损部分	单模	多模
光源波长	1310nm&1550nm	850nm&1300nm
光源类型	FP Laser	LED
中心波长	±10nm	±30nm
环形通量标准	不关注	符合IEC-61280‐4‐1
输出功率	＞ -7dBm	＞ -27dBm
插入损耗不确定度	±0.05dB	±0.1dB
插入损耗稳定度	±0.01dB	±0.03dB
光源稳定度	0.01dB/15min 0.03dB/8hour	0.01dB/15min 0.05dB/8hour
纤芯	9/125	50/125或62.5/125
光输出接口	FC/APC	FC/APC

回损部分	单模	多模
光源类型	pulsed FP Laser	pulsed FP Laser
回损测试范围	12dB~72dB	12dB~55dB
回损测试精度	±1dB（12~55dB） ±1.5dB(55~65dB)	±1dB（12~40dB） ±1.5dB(40~50dB)
回损标准纤	2~10 meters	2~10 meters
最短测试长度	2meters（末端APC） 3meters（末端PC）	2meters（末端APC） 3meters（末端PC）
最长测试长度	2000 meters	2000 meters

光开关模块部分	参数
光开关通道	24通道
光接口	FC/PC
光纤类型	9/125或50/125或62.5/125
工作波长	单模：1260~1650nm
插入损耗	＜1.2dB；典型值为1dB
切换时间	50ms
重复性	0.02dB
寿命	≥3×10⁷ 次

整机	参数
工作电源	220V AC
额定功率	150W
开机稳定时间	15分钟
建议校准周期	18个月
工作温度	5~40℃
储存温度	-10~70℃
